移動電源QC3.0快充方案
德立華此次推出的移動電源方案雙向皆采用QC3.0快充技術，內建高通自家的SMB1351輸入充電IC，搭配QC3.0適配器輸入對移動電源做快速充電;輸出采用安森美 (ON) 的QC3.0識別IC NCP4371，結合MPS的功率IC MP3428，提供18W功率的QC3.0快速充電輸出。
【方案功能】
本移動電源方案可同時輸出兩組電源，一組為QC3.0輸出，另一組為固定5V輸出，可同時對兩支手機充電。QC3.0輸出最大功率達18W，輸出電壓范圍最小為3.6V，最高為12V;固定5V輸出最大功率為10W。
移動電源輸入除適用一般5V適配器外，最大特點是支持QC3.0適配器，讓移動電源本身電池也具備快充功能，最大充電電流更高達4.5A，可于半小時內讓移動電源充電達80%電量。
MCU內建程序包含充、放電燈號顯示、電量顯示與相關保護功能。
【方案特色】(包含方案之優勢、特色)
Micro USB輸入：QC3.0， 3.6V~12V@18W
USB Type A輸出1：QC3.0， 3.6V~12V@18W
USB Type A輸出2：5V@2A
4 times faster than conventional charging
30 minutes to 80% full capacity

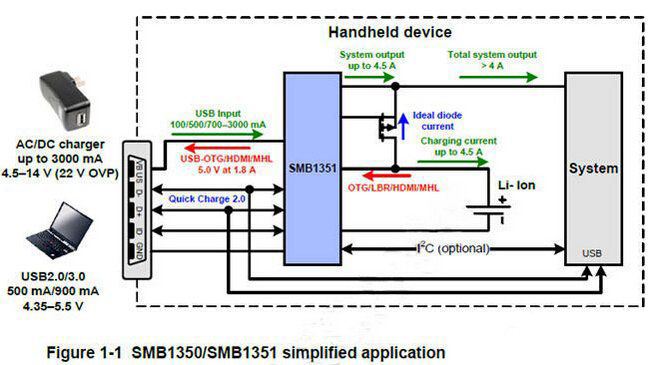

Charge IC： Programmable single cell Li-Ion battery charger： Qualcomm SMB1351， feature：

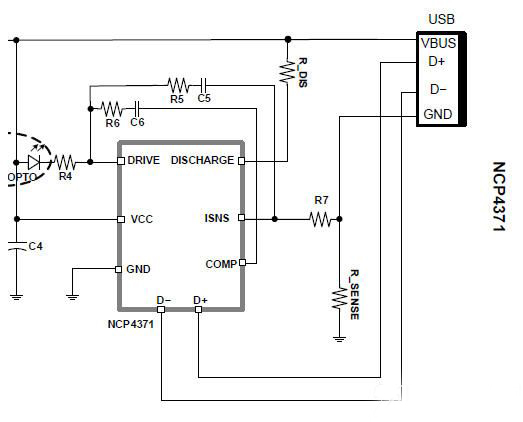

QC3.0 HVDCP Controller： ON NCP4371， feature：
Boost DC/DC Converter 1 for QC3.0 Output： MPS MP3428
Boost DC/DC Converter 2 for 5V/2A Output： MPS MP3422
MCU：， 32bit Cortex M0， ST micro STM32F030F6
Battery protection IC： Diodes AP9101C
LDO:ON NCP4586
標簽： QC2.0，QC3.0
